Le coussin berlinois est un équipement pensé pour inciter les automobilistes à ralentir sans bloquer le trafic. Pratique, rapide à installer et économique, il permet de modérer la vitesse en zone urbaine, particulièrement aux abords des écoles et dans les zones 30.

Cependant son efficacité et sa conformité dépendent entièrement de la qualité de son implantation. En effet, une pose mal effectuée peut entraîner des recours juridiques ou une usure prématurée de la chaussée.

Ce guide pratique aborde le cadre réglementaire en vigueur, les meilleures configurations de chaussée et les critères essentiels pour garantir une installation conforme et efficace de vos coussins berlinois.

Où peut-on (et ne peut-on pas) installer un ralentisseur berlinois ?

Le ralentisseur berlinois, contrairement aux ralentisseurs classiques de type dos d’âne, n’a pas de norme de construction propre en France. Cependant son installation est encadrée par les recommandations du Cerema (anciennement CERTU) et par l'Instruction Interministérielle sur la Signalisation Routière (IISR). Le respect de ces directives est indispensable pour dégager la responsabilité juridique de la commune en cas d'accident.

Les zones d'implantation autorisées

Les coussins berlinois sont exclusivement réservés aux agglomérations et trouvent leur place dans les configurations suivantes :

 - Les zones 30 ou les portions de voies urbaines limitées à 30km/h.

 - Les voies secondaires et les quartiers résidentiels où la vitesse excessive présente un risque pour les piétons.

 - Les abords des établissements scolaires, des centres de loisirs, des parcs ou des équipements publics.

Les interdictions strictes

Pour garantir la sécurité des usagers, notamment des deux-roues, l’installation de ralentisseurs berlinois est interdite dans plusieurs situations :

 - Sur les voies à fort trafic de poids lourds (lorsque le trafic de véhicules de plus de 3,5 tonnes est supérieur à 10 % du trafic total).

 - À moins de 200 mètres des entrées d'agglomération ou des sections de route où la vitesse est limitée à plus de 50 km/h.

 - Dans les virages de faible rayon (inférieur à 200 mètres) et sur les ouvrages d'art comme les ponts.

 - À moins de 25 mètres d'un carrefour ou d'un virage serré, afin de ne pas surprendre les conducteurs en phase de manœuvre.

La cohabitation avec les transports en commun

Parce qu'il se place au centre de la voie, le coussin berlinois permet aux bus de lignes régulières de l'enjamber sans secousse pour les passagers. Il est donc parfaitement autorisé, et même recommandé, sur les itinéraires de transports en commun, à condition que le gabarit du coussin respecte l'entraxe standard des bus.

Les différents modes d'implantation selon la configuration de la voirie

Pour que le coussin berlinois joue pleinement son rôle de limiteur de vitesse, son positionnement géométrique sur la chaussée doit être étudié précisément par les services techniques. Trois configurations principales se rencontrent sur le terrain.

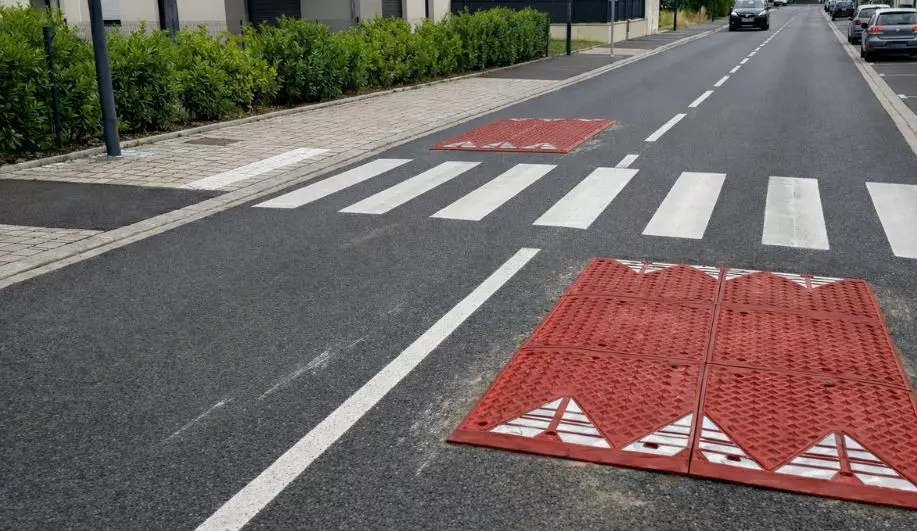

L'implantation en section courante (voie à double sens sans séparateur)

Sur une rue classique à double sens, la règle est d'installer les deux coussins strictement alignés, face à face. Les implantations en quinconce sont à proscrire, car elles incitent les automobilistes à effectuer des trajectoires en "S" dangereuses pour rouler entre les modules.

Par ailleurs, le positionnement doit intégrer le partage de la route avec les cyclistes. Il est nécessaire de laisser un espace libre de 70 cm à 1,20 mètre entre le bord extérieur du coussin et le fil d'eau (le caniveau). Cet intervalle permet aux vélos de circuler sans dévier de leur trajectoire, tout en évitant que les voitures ne l'utilisent pour contourner l'obstacle par la droite.

L'implantation sur chaussée étroite ou avec îlot central

Lorsque la chaussée est large ou, à l'inverse, très étroite, le risque de contournement par la gauche (sur la voie inverse) augmente. La solution la plus efficace consiste à associer le coussin berlinois à un îlot central de surélévation (ou mini-refuge). En installant un îlot séparateur au milieu de la route et un coussin dans chaque sens de circulation, on supprime toute possibilité d'évitement.

Sur les voies très étroites, un seul coussin centré peut suffire, à condition que les bordures de trottoir soient assez hautes pour dissuader les véhicules de monter dessus.

La signalisation obligatoire associée

Un coussin berlinois doit être visible de loin pour ne pas surprendre les usagers. Sa présence impose une signalisation réglementaire stricte :

 - Signalisation verticale : en amont, un panneau de danger A13b annonce la présence du ralentisseur (souvent complété par un panonceau de distance). Au niveau du coussin, un panneau de position C27 (anciennement Th3) indique son emplacement exact.

 - Signalisation horizontale : le marquage au sol consiste à peindre trois triangles blancs (dents de requin) sur la partie montante du coussin, pointés vers l'avant. Ce marquage rétroréfléchissant assure une excellente visibilité de nuit et par temps de pluie.

Guide de pose et critères de choix du matériel

Au-delà de l'emplacement, la longévité de l'aménagement dépend du matériel sélectionné et de la qualité de sa pose. Le choix des matériaux est crucial pour éviter une dégradation rapide sous le poids du trafic quotidien.

Le choix du matériau : pourquoi le caoutchouc vulcanisé surpasse le béton ou l'asphalte ?

Si les ralentisseurs coulés en enrobé ou en béton restent courants, le caoutchouc vulcanisé s'impose comme la solution technique la plus performante pour les collectivités :

 - Rapidité de pose : contrairement au béton qui nécessite plusieurs jours de séchage, les modules préfabriqués en caoutchouc s'installent en quelques heures. L'interruption du trafic est par conséquent minimale, ce qui réduit la gêne pour les usagers.

 - Confort acoustique : c'est un argument majeur pour les riverains. Le caoutchouc vulcanisé absorbe l'impact des pneus et supprime les bruits de résonance métalliques ou sourds propres aux autres matériaux.

 - Adhérence et sécurité : grâce à une surface texturée et antidérapante, le caoutchouc maintient une excellente accroche, même par temps de pluie, sécurisant ainsi le passage des deux-roues.

Les étapes clés d'une installation réussie

Pour assurer la stabilité des modules face aux freinages répétés des véhicules, le protocole de pose doit être rigoureux :

   1.  Préparation du support : le coussin doit être posé sur un enrobé propre, sain et parfaitement plan. Si la chaussée présente des déformations ou des nids-de-poule, une mise à niveau préalable est indispensable.

   2.  Traçage et positionnement : les modules sont assemblés à blanc directement sur la chaussée pour valider l'alignement et marquer les points d'ancrage.

   3.  Perçage et ancrage lourd : la pérennité de l'ouvrage repose sur sa quincaillerie. L'utilisation de kits de fixation haute performance (tirefonds robustes, chevilles expansives et fixations solidarisées) est essentielle pour résister à l’intensité du trafic. Un pontage des joints et des fixations assure enfin l'étanchéité de l'ensemble, empêchant l'eau de s'infiltrer sous la structure.

L'installation d'un coussin berlinois implique une implantation rigoureuse et conforme aux recommandations du Cerema pour modérer efficacement la vitesse tout en préservant la sécurité des cyclistes et le confort des transports en commun. En associant un emplacement stratégique à des matériaux de qualité, les municipalités s'assurent un aménagement routier performant et durable, sans nuisance pour les riverains.
